Blokrevisie Harley-Davidson: eerst meten, dan pas maken
Knuckle, Pan, Shovel of Evo: hij gaat open, de maten gaan op papier, en pas daarna weet je wat het wordt.
Wat een blokrevisie Harley-Davidson inhoudt
Een blokrevisie Harley-Davidson is ander werk dan een revisie aan een gewone tweecilinder, en dat zit in de onderkant. Op een big twin tot en met de Evolution lopen beide drijfstangen op één krukpen, de ene om de andere heen. Die krukas is in elkaar geperst, niet geschroefd. Wil je hem nakijken, dan moet hij uit elkaar, gemeten, gericht en weer op maat in elkaar. Dát is het onderdeel waar een blokrevisie duur of goedkoop van wordt. De versnellingsbak zit er bij deze motoren los naast, dus die kan apart blijven of tegelijk mee. Wat er aan jouw blok moet gebeuren weet ik pas als de carters open zijn en de maten op papier staan.
Drie stops die over het blok gaan
Meten, maken en laten draaien in Herkenbosch
-
Meten
De carters gaan open en alles gaat op de bank. Bestellen gebeurt op basis van de maten, niet op gevoel.
-
Maken

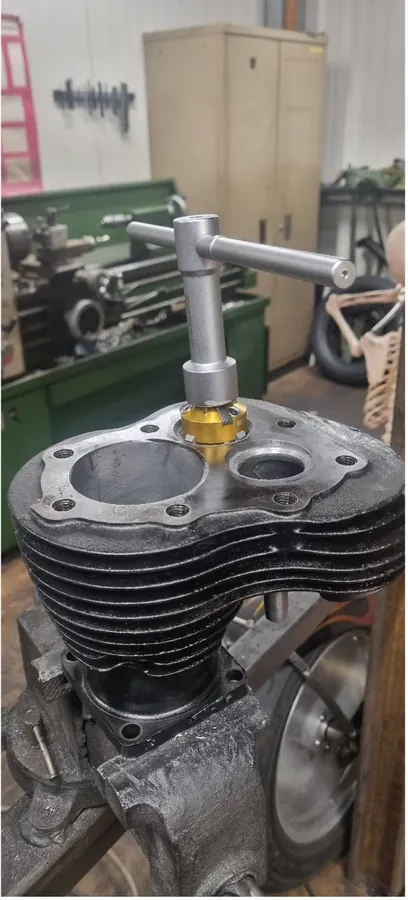

Krukas richten, cilinders opboren en honen, pasvlakken vlak. De draaibank en de freesbank staan in dezelfde ruimte als de meetbank, dus er gaat niets de deur uit tussen meten en maken.
-
Draaien

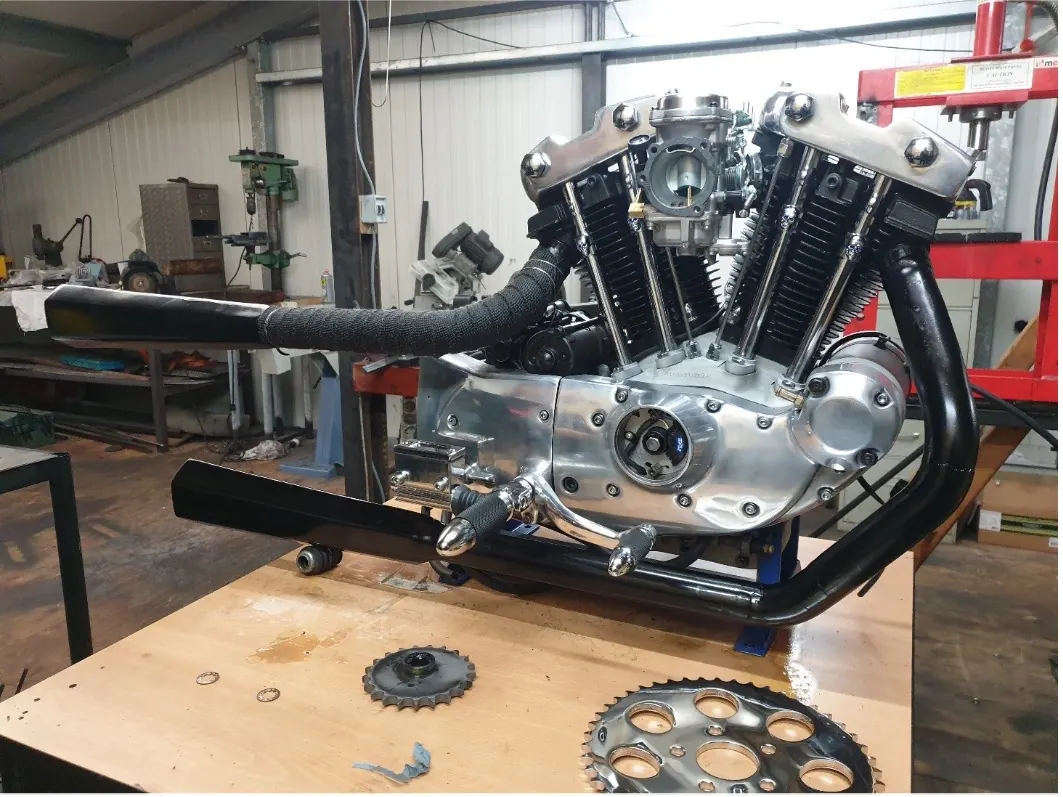

Het opgebouwde blok gaat op de mal en wordt gestart. Klinkt of loopt er iets niet goed, dan gaat hij hier weer open.
Stralen, wassen en het draaiwerk staan hier niet bij. Die machines staan wel in dezelfde werkplaats; die route staat op de revisiepagina.
Knuckle, Pan, Shovel, Evo
- Knucklehead 1936–1947
- De oudste van de vier, en de moeilijkste om aan onderdelen te komen. Ik heb er zelf een blok mee gebouwd waarin Knuckle- en Pan-delen samenkomen; Motor.NL schreef erover op 3 november 2025.

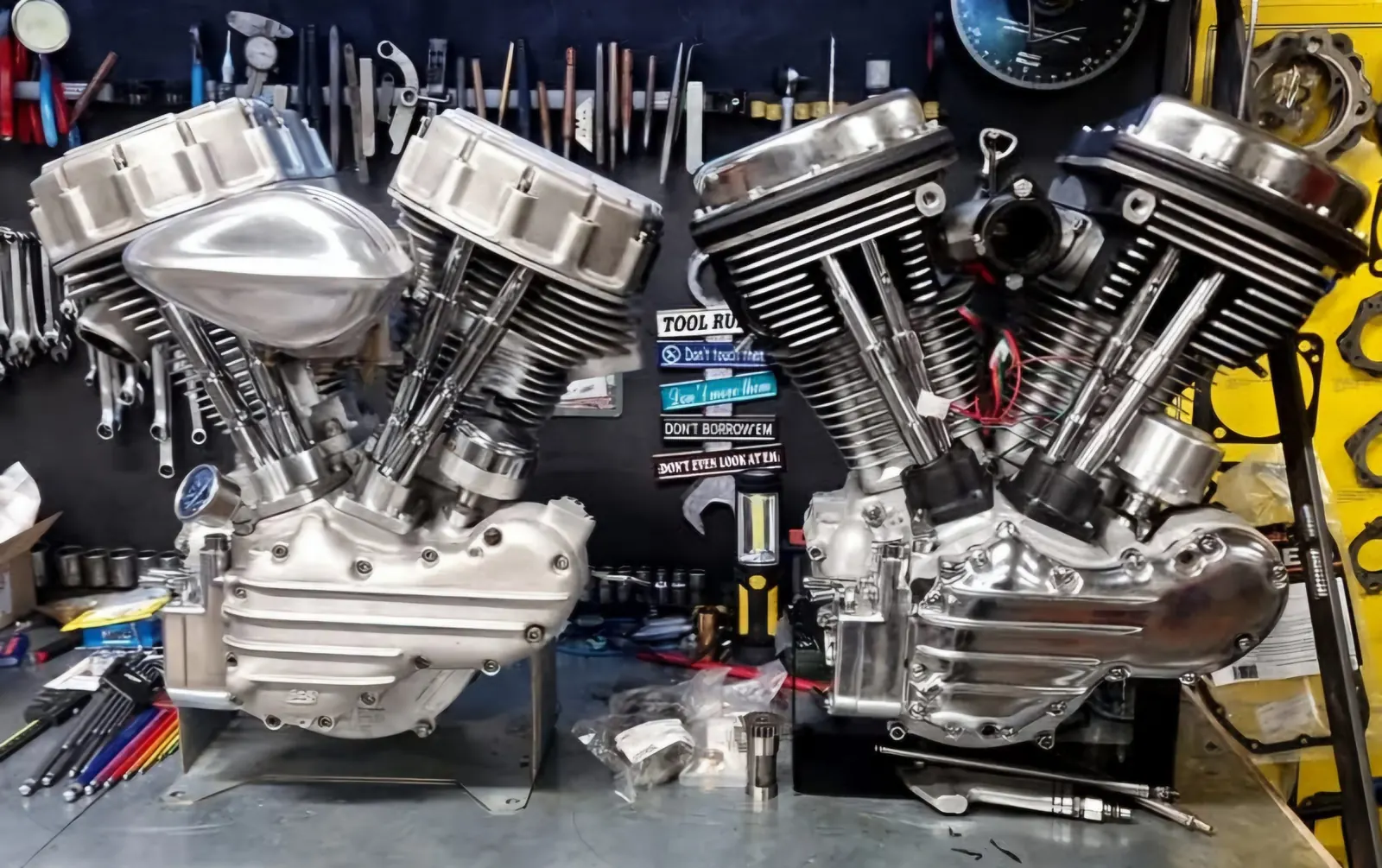

- Panhead 1948–1965
- Herkenbaar aan de kleppendeksels waar hij zijn naam aan dankt. Ook een Pan gaat dezelfde route: carters open, krukas op slag meten, lagers en keerringen eruit, toleranties nameten voordat hij weer dicht gaat.
- Shovelhead 1966–1984
- Tim Vluggen bracht zijn shovel hier voor een revisie en schreef er achteraf over dat alle apparatuur in eigen huis aanwezig is.
- Evolution 1984–1999
- De laatste generatie waar deze pagina over gaat. Daarna slaat het merk een andere weg in en verandert de bouwwijze van de onderkant.
Voordat je belt
Wat je zelf al kunt horen en zien
Je hoeft geen diagnose te stellen voordat je belt. Toch scheelt het als je weet wat je motor doet. Een paar dingen die op een oudere big twin vaak in dezelfde richting wijzen:
- Blauwe rook bij gas loslaten
- Wijst meestal op olie die langs de klepgeleiders naar binnen zakt. Dat is werk aan de bovenkant.
- Blauwe rook onder belasting
- Wijst eerder op de zuigerveren. Dan zijn de maten van de cilinders het eerste dat telt.
- Compressie die wegloopt
- Kleppen die niet meer goed sluiten, of veren die op zijn. Op een kickstarter is dat aan de trap te voelen.
- Kloppen dat meeloopt met het toerental
- Geluid uit de onderkant. Doorrijden verandert een krukas in een carter, dus dat is het signaal om te stoppen.
- Olie op de vloer
- Een keerring of een pakking. Waar de plas staat zegt vaak al welke.
Zeker weten doe je het als het blok open is. Een beschrijving door de telefoon komt vaak al een heel eind.
Wat er meekomt en wat apart blijft
De bak kan apart blijven, en dat scheelt in de prijs. Toch komt hij er vaak bij: bij demontage ligt hij er al naast, en een pas gereviseerd blok laat op de startmal horen wat er in de bak nog mankeert. Bij een Shovelhead uit 1972 zit daar vaak meer sleet dan de eigenaar dacht.
Ontsteking en carburatie horen bij het afstellen, en ze bepalen of het resultaat goed loopt. Een nieuw opgebouwd blok met een versleten puntontsteking klinkt als een mislukte revisie terwijl het blok deugt. Staat de hele motor hier aan de Stationsweg, dan stel ik dat af voordat je hem meeneemt.
Lakwerk, chroom en het strippen van het frame zitten niet in een blokrevisie. Wil je dat tegelijk aanpakken, dan is het eerder een restauratie of een eigen bouw, en dan praten we over een andere planning.
In een tijd waarin tuning en cosmetische upgrades de norm zijn, blijft Bart Hendriks trouw aan het ambacht van motorrevisie. Voor liefhebbers van extra karaktervolle Harley’s zoals de Knucklehead, Panhead, Shovelhead en Evolution, is hij een van de laatste technici die deze kunst tot in de puntjes beheerst.
Welk blok heb je?
Knuckle, Pan, Shovel of Evo, en welk bouwjaar. Breng de motor of alleen het blok; allebei kan.
